Ремонт ГСТ (гідростатичної трансмісії) John Deere

Вітаємо вас на нашій сторінці, де ми пропонуємо професійний ремонт гідростатичних трансмісій для техніки John Deere. Наша компанія спеціалізується на ремонті та обслуговуванні тракторів, комбайнів та іншої сільгосптехніки, що використовує систему ГСТ.

Гідростатична трансмісія – це один з ключових елементів вашої техніки, що відповідає за плавність та ефективність роботи. Наша команда кваліфікованих спеціалістів використовує сучасне обладнання та перевірені технології для точного діагностування та ремонту вашої ГСТ. Ми гарантуємо швидкість виконання робіт, високу якість та довговічність відремонтованих компонентів.

Послуги, які ми надаємо:

Діагностика гідростатичної трансмісії
• Ремонт та заміна пошкоджених деталей
• Обслуговування та настройка системи ГСТ
• Консультації та рекомендації щодо експлуатації

Запобігайте поломкам та підвищуйте ефективність роботи вашої техніки з нашим професійним ремонтом ГСТ John Deere! Ми працюємо з усіма моделями та пропонуємо індивідуальний підхід до кожного клієнта.

Не відкладайте на потім – зв'яжіться з нами вже сьогодні для отримання безкоштовної консультації та запису на ремонт! Контакти.

Ремонт ГСТ John Deere — ремонт гідростатичної трансмісії Джон Дір

Ремонт ГСТ John Deere (Джон Дір) — це комплексне відновлення гідростатичної трансмісії сільськогосподарської та спеціальної техніки, що включає діагностику та ремонт аксіально-поршневого гідронасоса, гідромотора, системи підживлення, керування та регулювання гідростатичного приводу.

Гідростатична трансмісія John Deere працює під високим навантаженням та забезпечує плавну безступінчасту зміну швидкості руху машини. Зношення плунжерної групи, розподільних плит, валів, підшипників, сервомеханізму або регулятора призводить до зниження тяги, перегріву оливи, стороннього шуму та зрештою — до повної втрати ходу.

Ми виконуємо діагностику, дефектування та капітальний ремонт ГСТ John Deere, включаючи ремонт гідронасосів і гідромоторів гідростатичного приводу.

На якій техніці виконується ремонт ГСТ John Deere

Гідростатичні трансмісії застосовуються на великій кількості сільськогосподарської та спеціальної техніки John Deere:

• зернозбиральних комбайнах John Deere;
• комбайнах серій W, WTS, CTS, STS та S-Series;
• кормозбиральних комбайнах;
• самохідних обприскувачах John Deere;
• тракторах;
• гусеничних тракторах;
• навантажувачах;
• мінінавантажувачах;
• харвестерах і форвардерах;
• дорожньо-будівельній техніці;
• екскаваторах;
• бульдозерах та іншій техніці John Deere з гідростатичним приводом.

Особливо затребуваний ремонт ГСТ комбайнів John Deere 9500, 9540, 9560 WTS, 9570 STS, 9580, 9600, 9610, 9640 WTS, 9650 STS, 9660 WTS, 9670 STS, 9680 WTS, 9750 STS, 9760 STS, 9770 STS, 9780 CTS, 9860 STS, 9870 STS, 9880 STS, 9880i STS, S660, S670, S680, S685, S690, S760, S770, S780, S785, S790 та інших моделей.

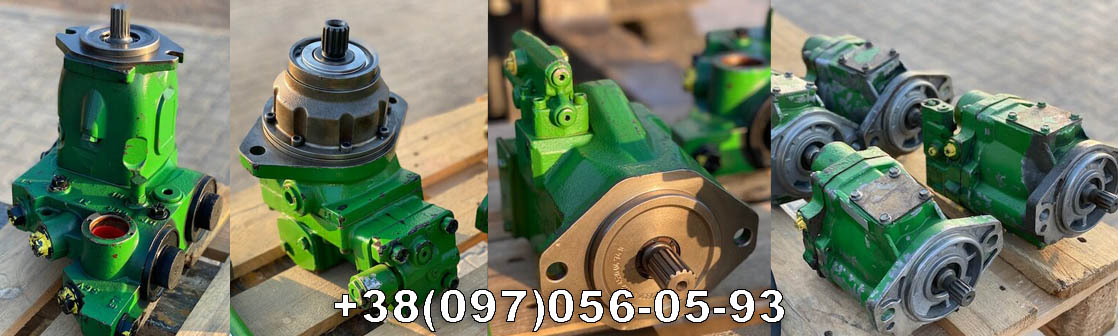

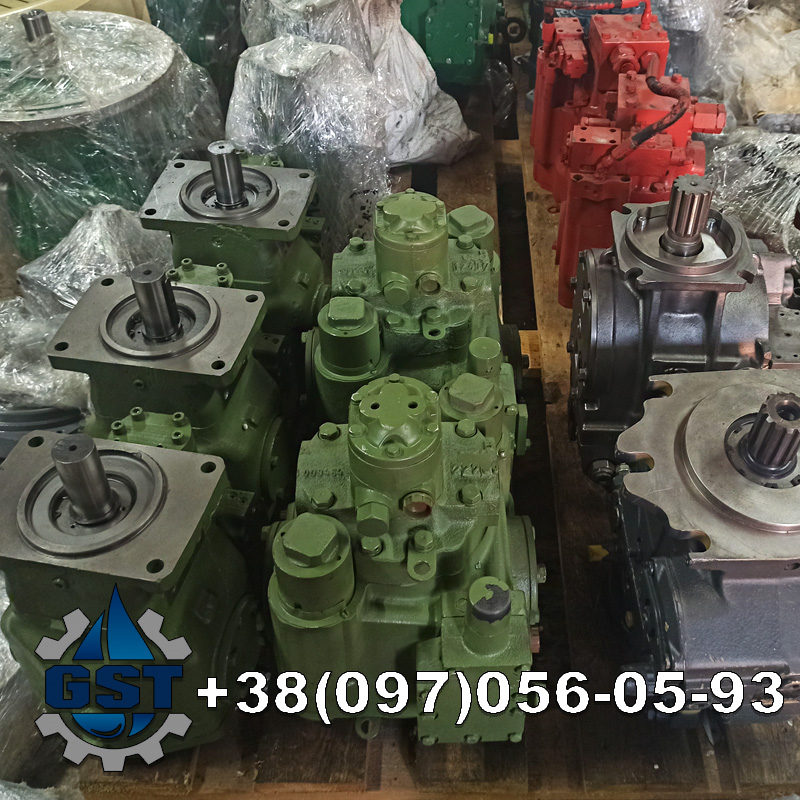

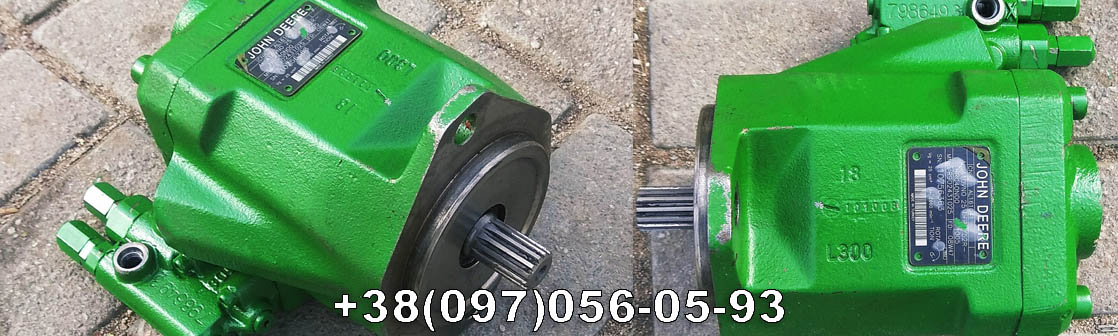

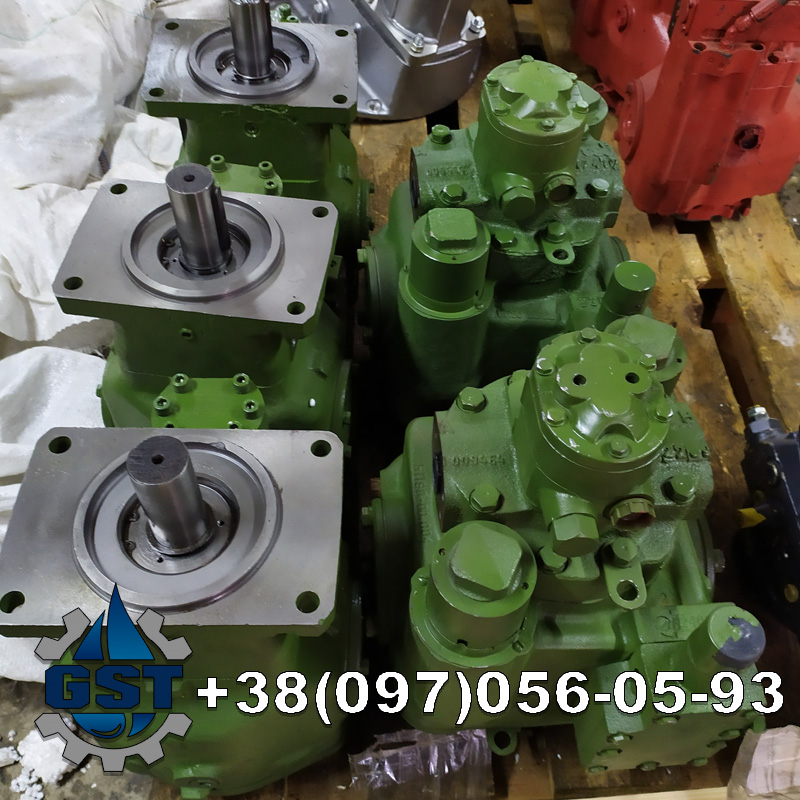

Гідронасоси та гідромотори ГСТ John Deere: OEM-номери

На різних поколіннях техніки John Deere встановлюються різні виконання гідростатичних насосів і моторів. Серед виробників гідравлічних компонентів зустрічаються Sundstrand, Sauer-Sundstrand, Sauer-Danfoss/Danfoss, Bosch Rexroth, Eaton та інші.

Для правильного підбору запчастин необхідно враховувати не лише модель техніки, а й рік випуску, серійний номер машини та повне маркування зі шильдика гідронасоса або гідромотора.

John Deere 9500

Гідронасос ГСТ:

AH160785

Гідромотор:

AH128575

John Deere 9560 WTS

У різних виконаннях зустрічаються гідронасоси:

AH221228, AXE10219, AXE10220

Гідромотори:

AH128575, AH131310, AH169693

John Deere 9570 STS

Гідронасоси:

AH221225, AH221230

Гідромотор:

AH128575

John Deere 9600

Гідронасос:

AH160785

Гідромотор:

AH128575

John Deere 9610

Гідронасос:

AH160785

Гідромотор:

AH128575

John Deere 9640 / 9660 / 9680 WTS

Гідронасоси:

AXE10219, AXE10220

Гідромотор:

AH169693

John Deere 9650 STS

Залежно від виконання використовуються гідронасоси:

AH218563, AH221220, AH204383, AH221234

Гідромотори:

AH128575, AH131310, AH131390, AH169693, AH204424

John Deere 9670 STS

Гідронасоси:

AH221230, AXE10220

Гідромотор:

AH204424

John Deere 9750 STS

Гідронасоси:

AH202386, AH204383, AH221234, AXE16073

Гідромотори:

AH169693, AH204424, AH131390

John Deere 9760 STS

Гідронасоси:

AH212134, AH221225, AXE10219, AXE10220

Гідромотори:

AH169693, AH204424

John Deere 9770 STS

Гідронасоси:

AXE17831, AXE10219, PG201024

Гідромотори:

AH204424, PG200762

Для сімейства 9770 STS у каталогах також зустрічається 105-см³ виконання гідростатичного насоса AXE10219, а AH221230 зазначається як одне з пов'язаних виконань насоса.

John Deere 9780 CTS

Гідронасоси:

AXE10219, AXE10220

Гідромотори:

AH128541, AH169693

John Deere 9860 STS

Гідронасоси:

AXE10219, AXE10220

Гідромотор:

AH204424

John Deere 9870 STS

Гідронасоси та пов'язані виконання:

AXE10219, AH227221, AH226603, PG201024, AXE29041

Гідромотори:

AH204424, PG200762

John Deere 9880 STS

Гідронасоси:

AH202386, AH213895, AH217795

Гідромотори:

AH169693, AH204424

John Deere 9880i STS

Гідронасоси:

AXE10220, AH202386

Гідромотори:

AH169693, AH204424

John Deere S680 / S685 / S690 / S780 / S785 / S790

На машинах S-Series зустрічається комплект гідростатичного приводу з OEM:

гідронасос — AXE27489;

гідромотор — AXE24902 / PG203344.

Конкретне виконання обов'язково перевіряється за серійним номером комбайна.

Інші OEM гідростатичних насосів і моторів John Deere

Під час ремонту гідравліки та гідростатичного приводу John Deere також зустрічаються такі оригінальні номери:

AXE57451 — гідростатичний приводний насос John Deere;

RE580628 — Hydrostatic Module Pump;

AT523939 / AT550114 — гідростатичний насос трансмісії;

AT472920 — гідростатичний приводний мотор;

RE578076, RE558169, RE320441 — номери, що зустрічаються на гідравлічних насосах окремих тракторів John Deere 9RT;

AN405695, AN208246, AN206098 — номери гідромоторів приводу окремих моделей техніки John Deere;

AT333207, AT333206 — гідравлічні приводні мотори Sauer-Danfoss;

AN208834, PG200371 — гідравлічні приводні мотори Sauer-Danfoss.

Маркування конкретного агрегату необхідно перевіряти перед замовленням деталей або початком ремонту.

Sauer-Danfoss / Sundstrand на John Deere

На старих та деяких наступних поколіннях техніки John Deere широко застосовувалися аксіально-поршневі агрегати сімейства Sundstrand / Sauer-Sundstrand / Sauer-Danfoss, включаючи гідронасоси та гідромотори закритого гідростатичного контуру.

Зокрема, на техніці John Deere зустрічаються гідромотори сімейства:

Sauer-Danfoss 90M075 / 90MF075 / 90-K-075

з маркуваннями виробника, серед яких:

513000, 11111555.

Також для техніки John Deere зустрічається виконання Sundstrand/Sauer-Danfoss 90-4038.

Під час ремонту таких агрегатів надзвичайно важливо ідентифікувати повне заводське маркування, оскільки зовні схожі насоси та мотори можуть мати різний робочий об'єм, напрямок обертання, вал, фланець, регулятор і налаштування клапанної апаратури.

Що являє собою ГСТ John Deere

ГСТ — гідростатична трансмісія, у якій передача потужності від двигуна до ведучих коліс або редуктора здійснюється за допомогою потоку робочої рідини.

Основними елементами системи є:

гідронасос ГСТ → гідравлічна магістраль високого тиску → гідромотор ГСТ → механічна трансмісія.

Аксіально-поршневий регульований насос змінює напрямок і продуктивність потоку оливи. Завдяки цьому оператор може плавно змінювати швидкість і напрямок руху техніки без традиційної механічної коробки передач із великою кількістю ступенів.

Основні несправності ГСТ John Deere

Необхідність ремонту гідростатичної трансмісії John Deere зазвичай проявляється поступово.

Найхарактерніші ознаки:

• John Deere погано їде вперед або назад;
• техніка повністю перестала рухатися;
• після прогрівання зникає тяга;
• комбайн нормально працює на холодній оливі, але втрачає хід після прогрівання;
• зменшилася максимальна швидкість;
• техніка погано рухається під навантаженням;
• з'явилися ривки на початку руху;
• гідростатика працює нестабільно;
• з'являється гул або свист;
• гідронасос сильно шумить;
• перегрівається гідравлічна олива;
• з'являється металева стружка у фільтрі;
• тиск підживлення нижчий за норму;
• з'являються витоки оливи;
• спостерігається витік по валу гідронасоса або гідромотора;
• ГСТ не розвиває необхідного тиску;
• машина рухається лише в одному напрямку;
• швидкість руху не відповідає положенню важеля керування.

Якщо John Deere починає втрачати тягу після прогрівання, подальша експлуатація може значно збільшити вартість ремонту.

Чому ГСТ John Deere втрачає тягу на гарячу

Один із найпоширеніших симптомів несправності гідростатики — нормальна робота на холодній оливі та втрата потужності після її прогрівання.

Причиною зазвичай стає збільшення внутрішніх витоків унаслідок зношення прецизійних поверхонь.

Можливе зношення:

• блока циліндрів;
• поршнів;
• розподільної плити;
• башмаків поршнів;
• притискної пластини;
• опорних елементів;
• вала;
• підшипників;
• сервопоршнів;
• корпусу;
• клапанів;
• насоса підживлення.

У міру зниження в'язкості гарячої оливи внутрішні перетікання збільшуються, тому насос уже не здатний підтримувати необхідні параметри під навантаженням.

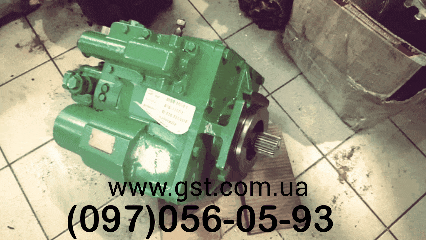

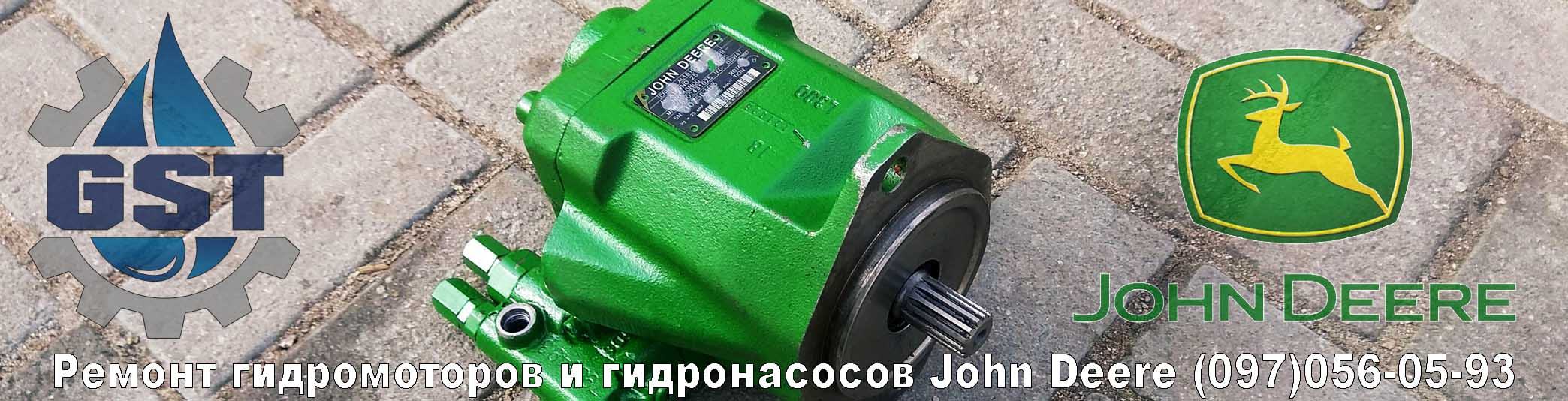

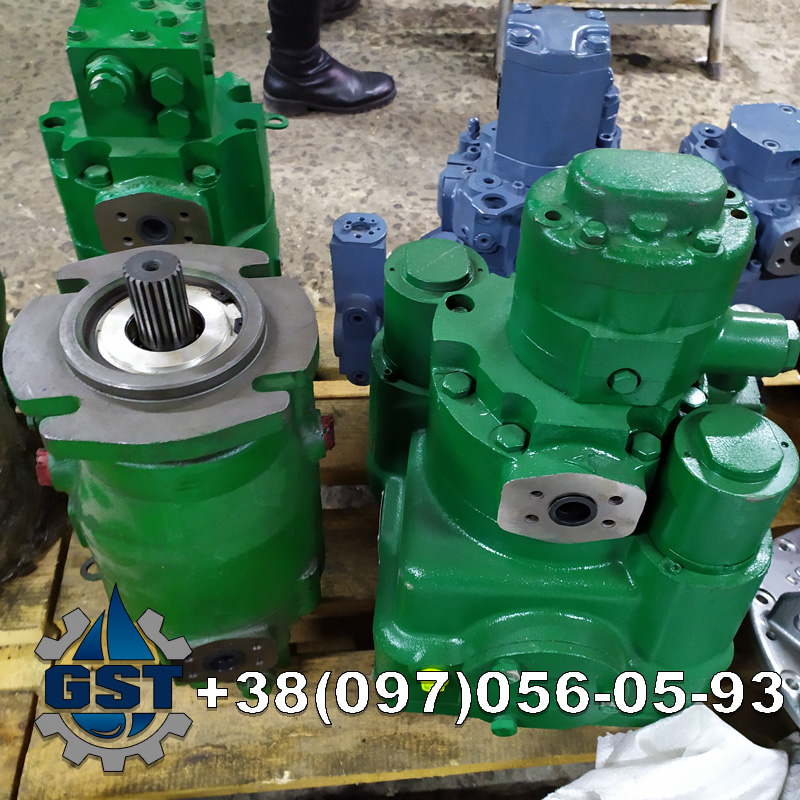

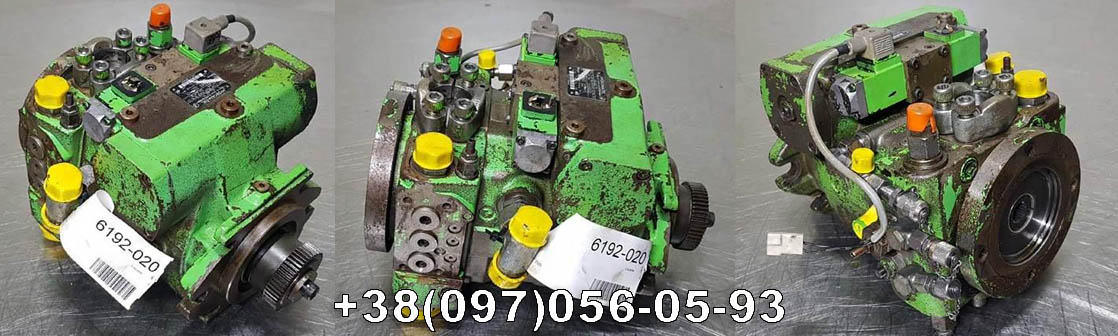

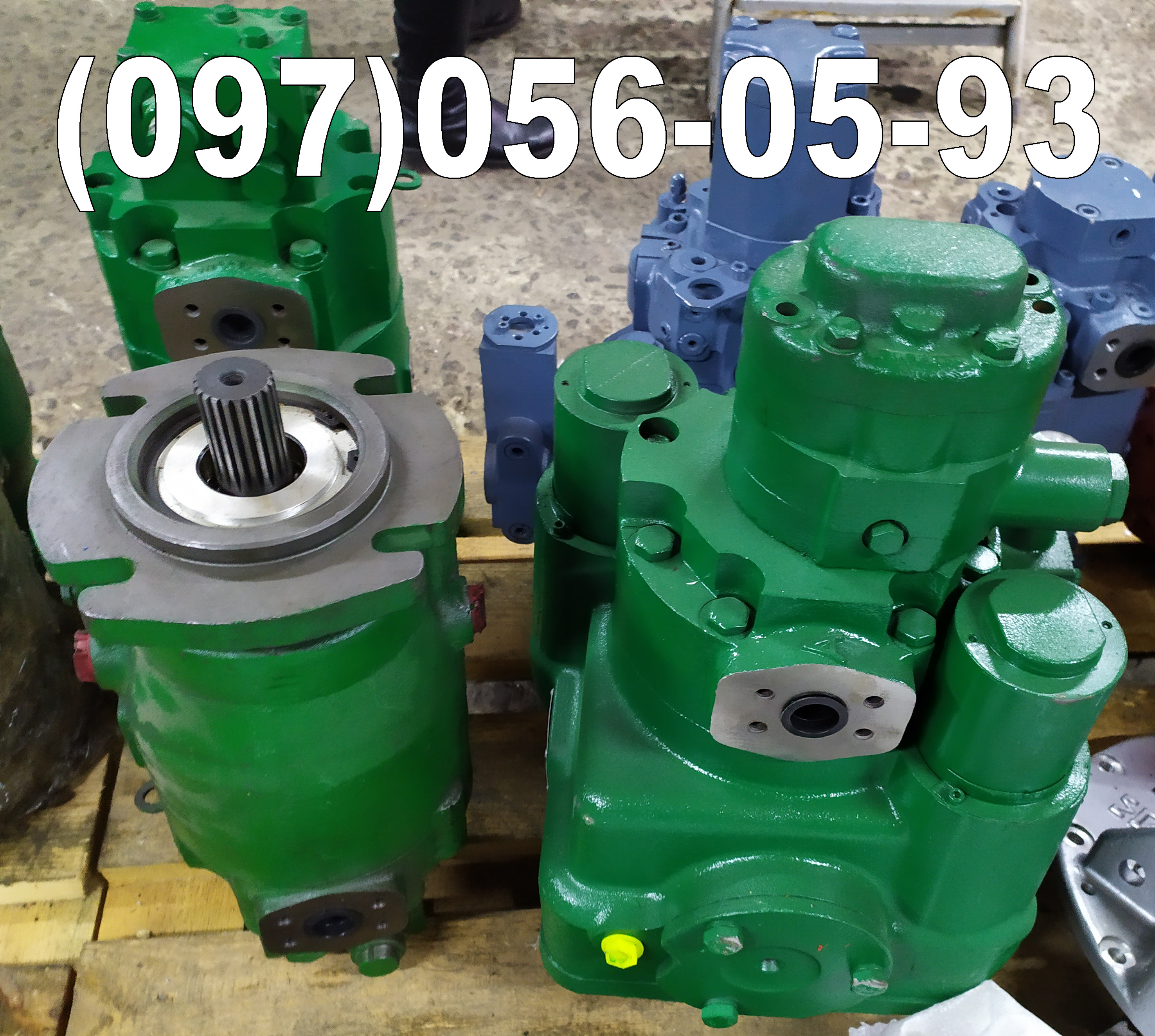

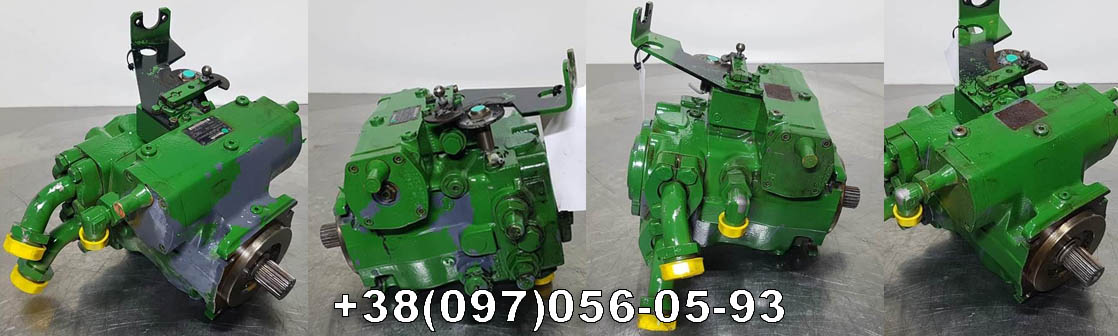

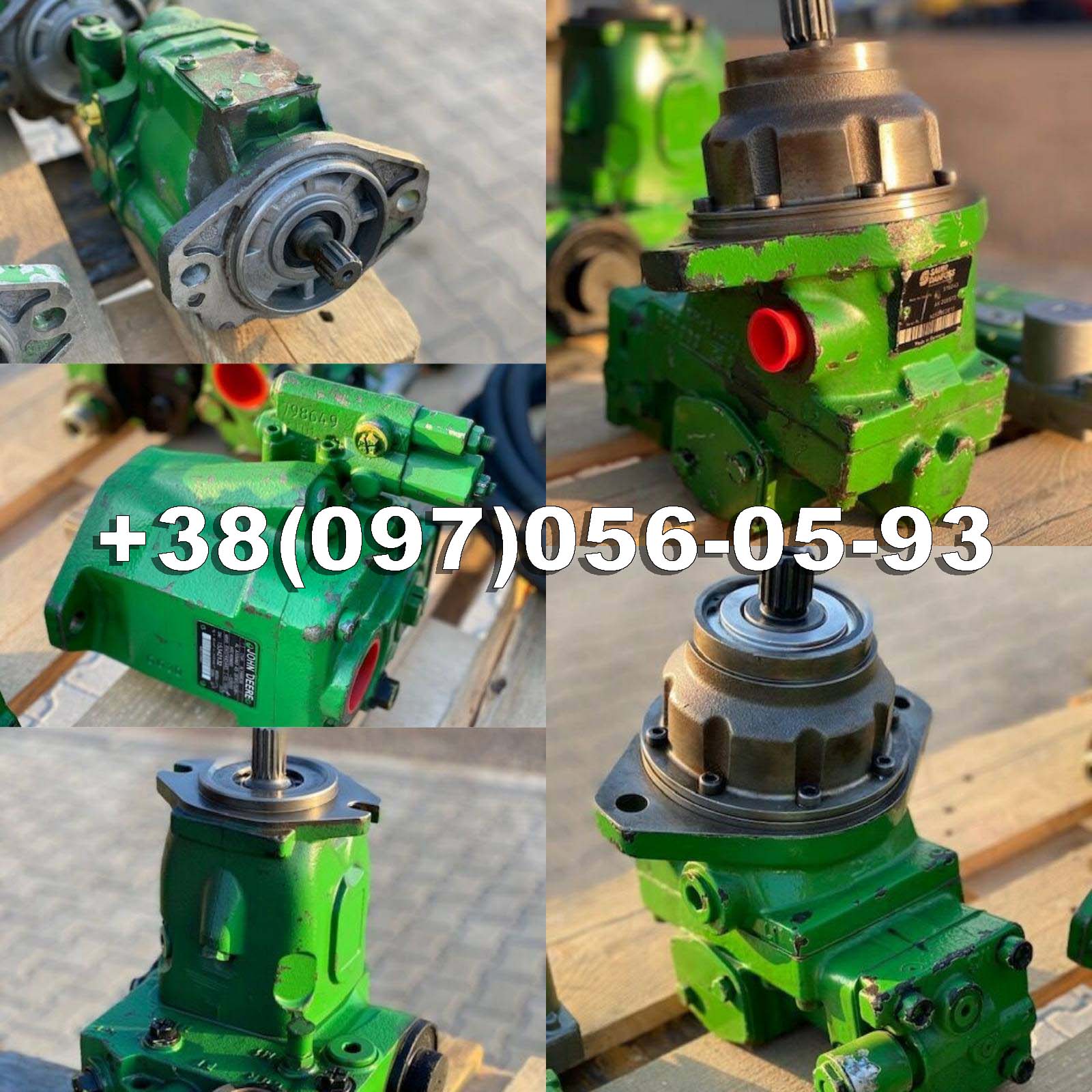

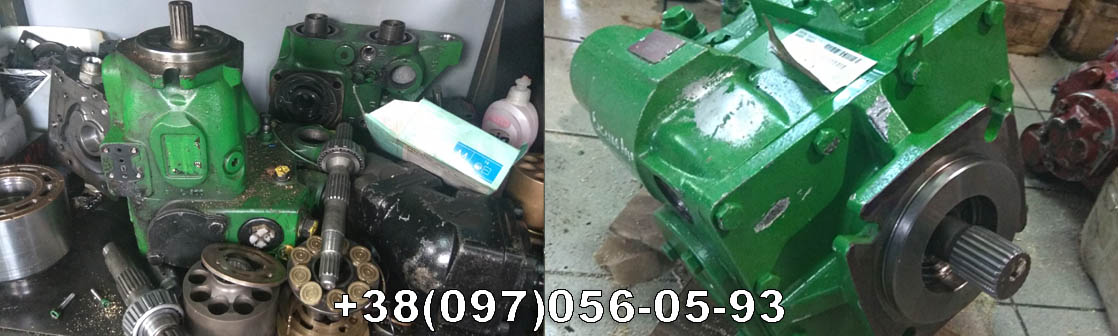

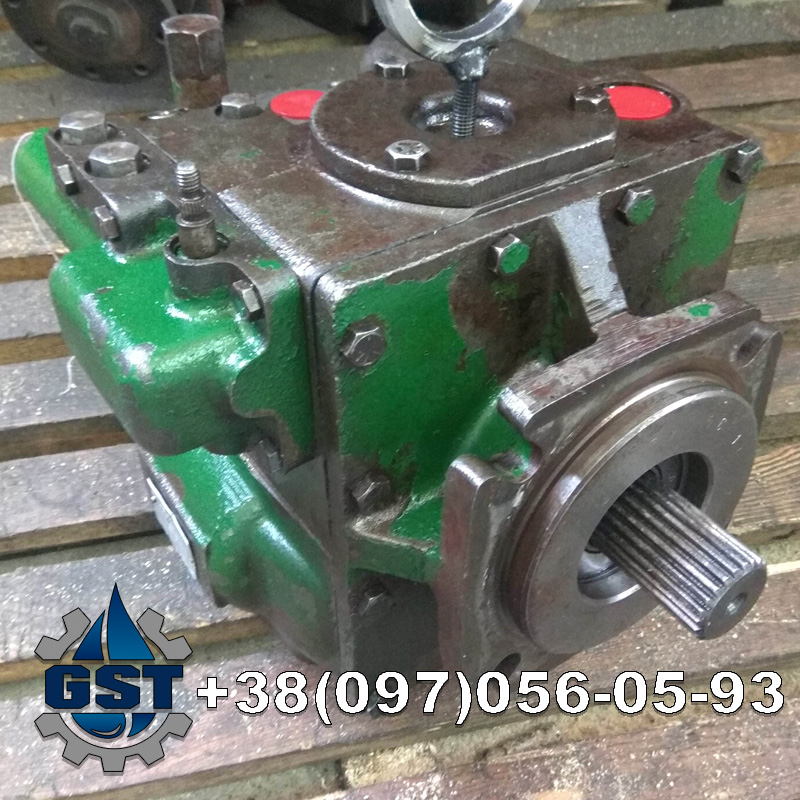

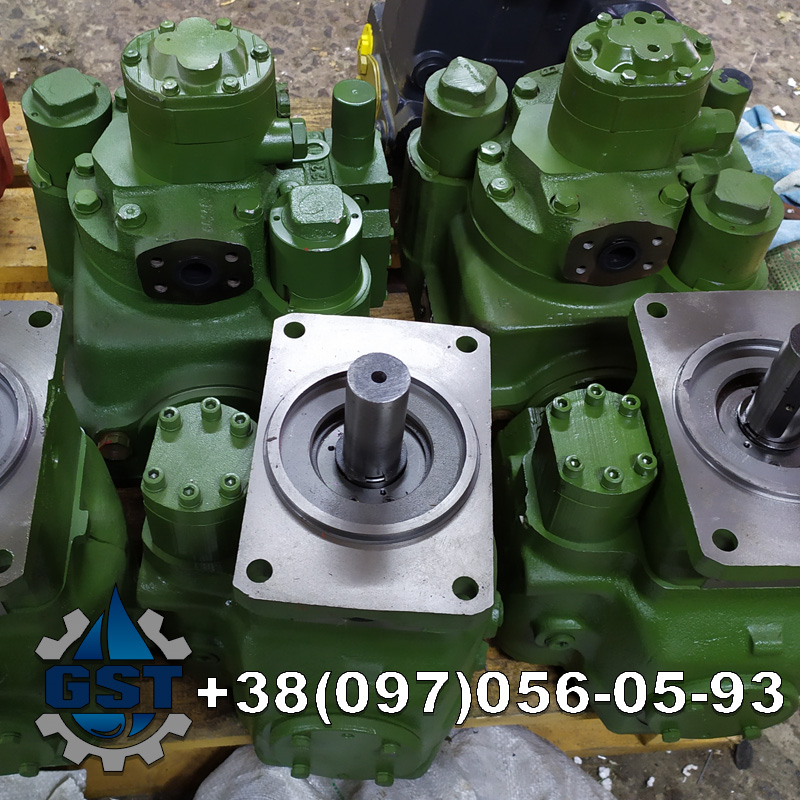

Ремонт гідронасоса ГСТ John Deere

Капітальний ремонт гідронасоса починається з повного розбирання та дефектування.

Перевіряються:

вал, підшипники, блок циліндрів, поршнева група, башмаки, розподільник, притискна пластина, люлька, сервопоршні, регулятор, клапанний блок, насос підживлення та корпус.

Робочі поверхні перевіряються на наявність задирів, кавітаційних пошкоджень, виробітку, перегріву та деформації.

Після дефектування визначається перелік деталей, необхідних для відновлення агрегату.

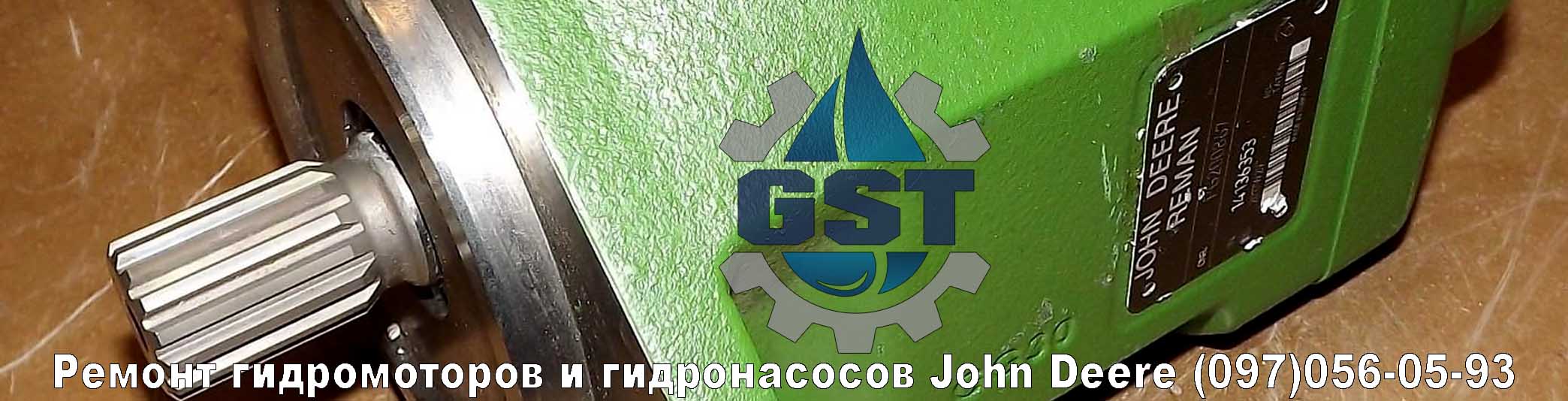

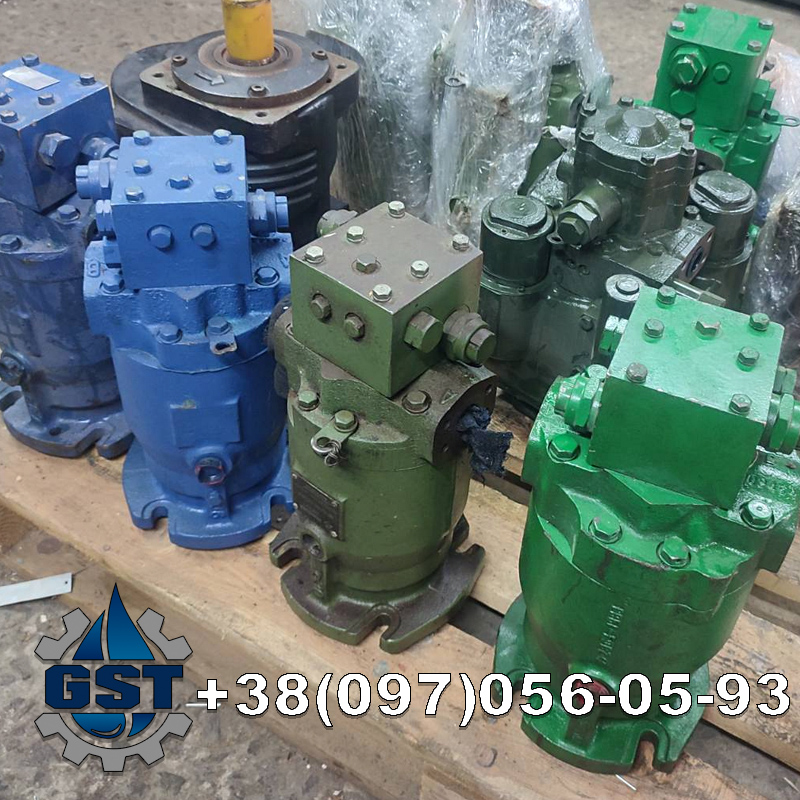

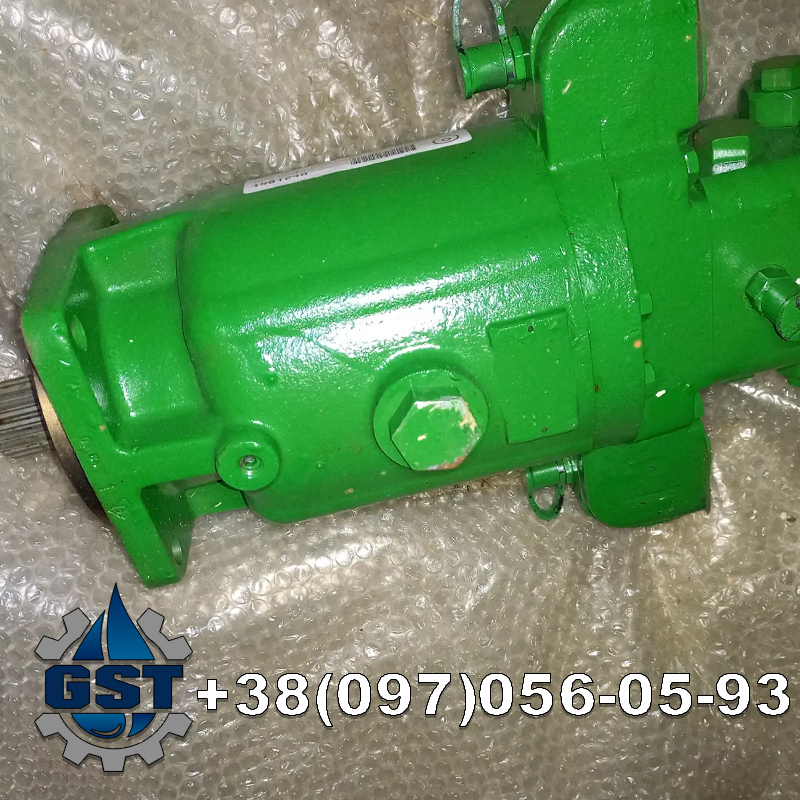

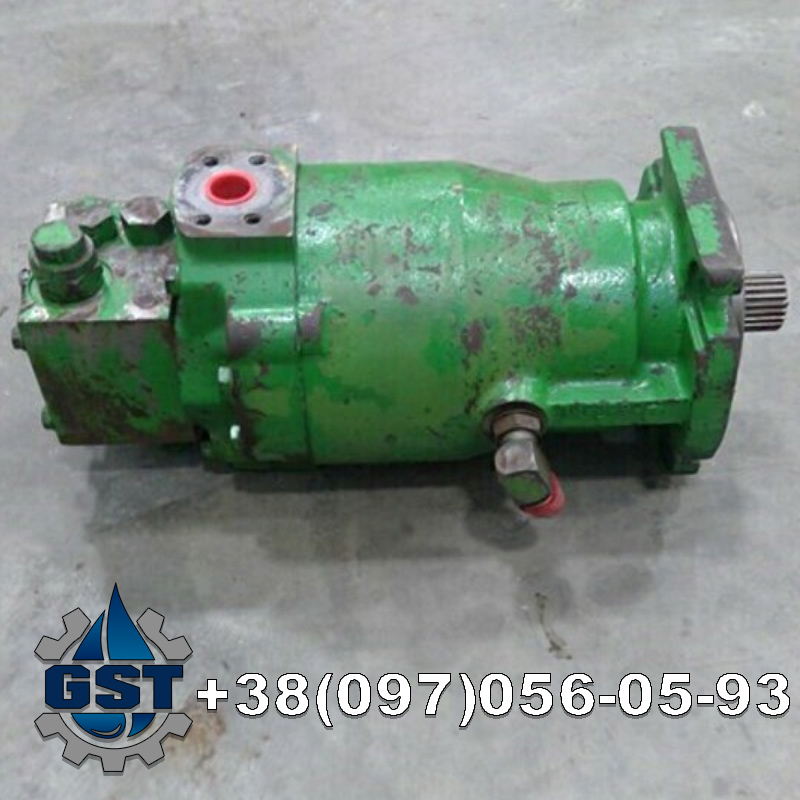

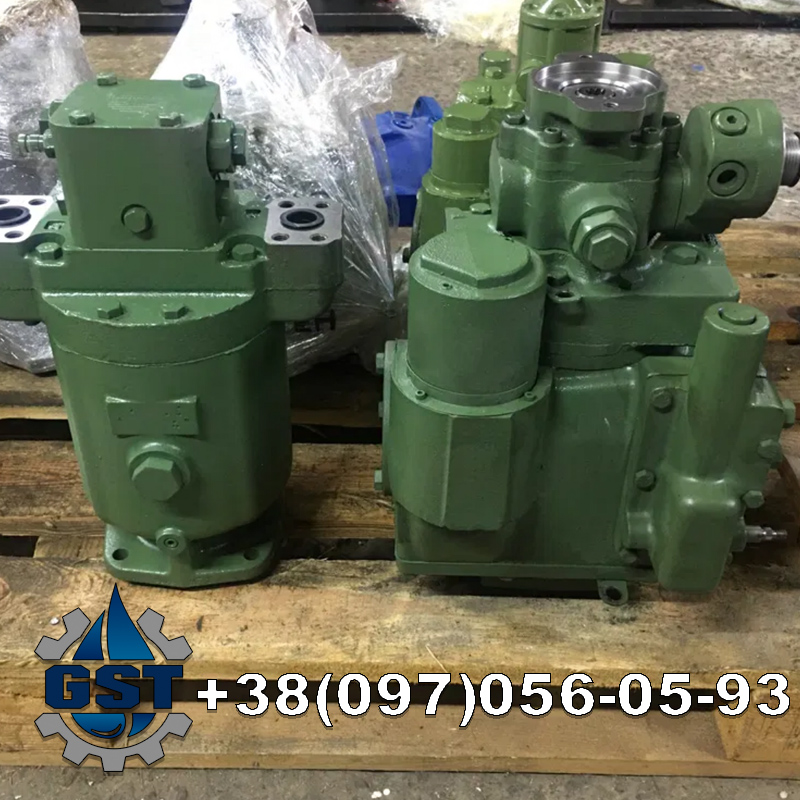

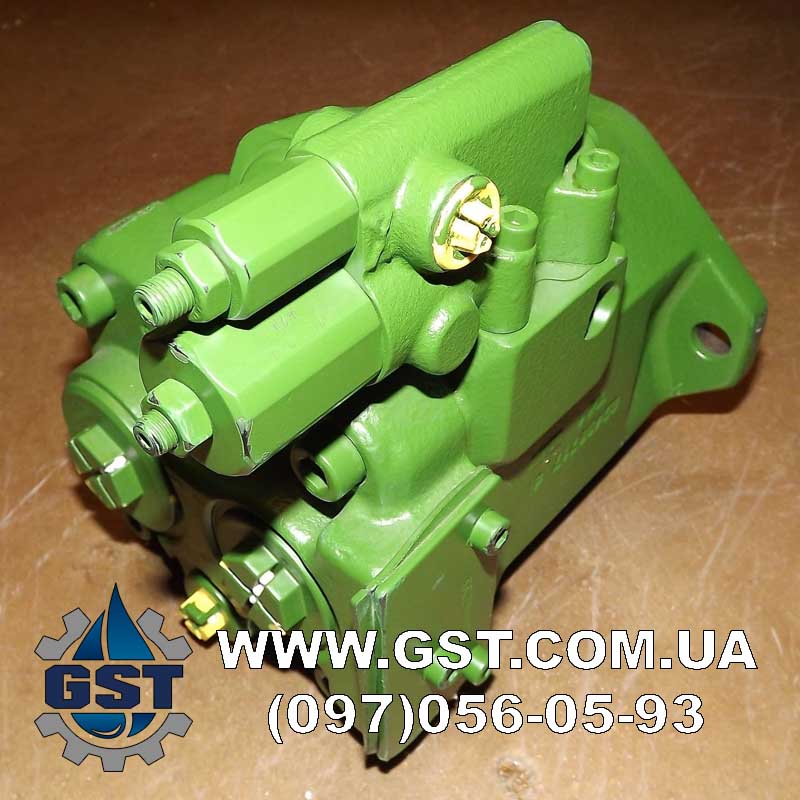

Ремонт гідромотора ГСТ John Deere

Гідромотор є другою основною частиною замкнутого гідростатичного контуру.

При його зношенні з'являються внутрішні витоки, знижується крутний момент і техніка починає втрачати тягу.

Під час ремонту перевіряються:

• блок циліндрів;
• поршні;
• башмаки;
• розподільна плита;
• вал;
• підшипники;
• ущільнення;
• корпус;
• клапанна апаратура;
• робочі поверхні.

Після складання агрегат повинен бути перевірений під навантаженням.

Ремонт пари гідронасос + гідромотор John Deere

Якщо гідронасос ГСТ зруйнувався з утворенням металевої стружки, бажано діагностувати не лише насос, а й гідромотор.

ГСТ працює за замкнутим контуром. Продукти зношення одного агрегату здатні циркулювати разом з оливою та потрапляти в другий агрегат, клапани й елементи керування.

Тому професійний ремонт гідростатики передбачає діагностику всієї системи.

Особливу увагу необхідно приділяти:

гідронасосу, гідромотору, гідролініям, фільтрам, оливному радіатору, системі підживлення та робочій оливі.

Що може статися після встановлення відремонтованого насоса в забруднену систему

Одна з найнебезпечніших помилок — встановити відновлений гідронасос, не усунувши забруднення гідросистеми.

Металева стружка, що залишилася, знову потрапляє на прецизійні поверхні нового або відновленого агрегату.

У результаті дорогий ремонт може бути зведений нанівець за дуже короткий час.

Тому після серйозного руйнування ГСТ рекомендується виконати очищення гідравлічного контуру, замінити фільтрувальні елементи та робочу рідину відповідно до вимог виробника техніки.

Етапи ремонту ГСТ John Deere

Якісне відновлення гідростатичної трансмісії включає кілька послідовних операцій.

1. Первинна діагностика

Перевіряються скарги власника техніки та характер несправності.

2. Розбирання

Гідронасос та/або гідромотор повністю розбираються.

3. Дефектування

Кожна робоча деталь перевіряється на зношення та пошкодження.

4. Вимірювання деталей

Контролюються робочі розміри та стан прецизійних пар.

5. Відновлення або заміна деталей

Зношені елементи замінюються або відновлюються, якщо технологія дозволяє забезпечити необхідні робочі параметри.

6. Складання

Агрегат збирається з дотриманням необхідних зазорів і регулювань.

7. Регулювання

Налаштовуються елементи керування, підживлення та регулювання.

8. Стендові випробування

Відремонтований гідронасос або гідромотор перевіряється на випробувальному стенді.

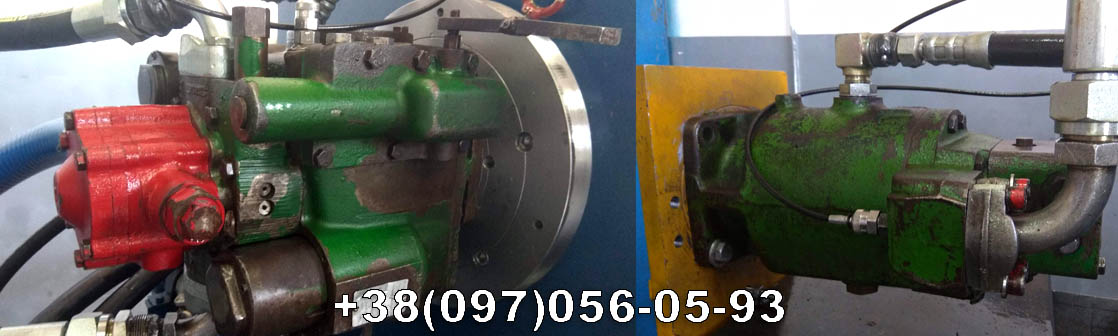

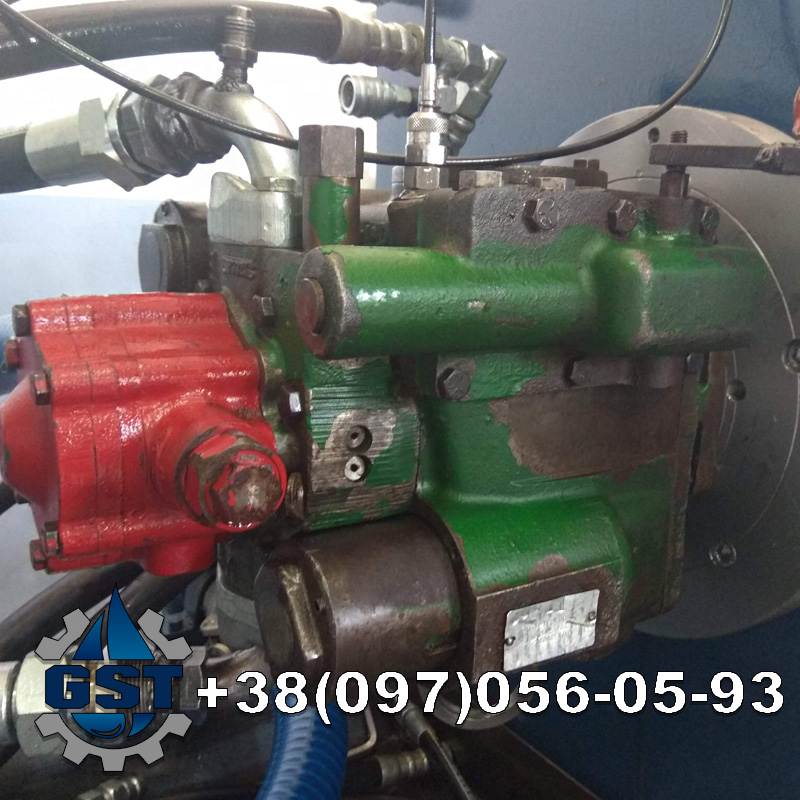

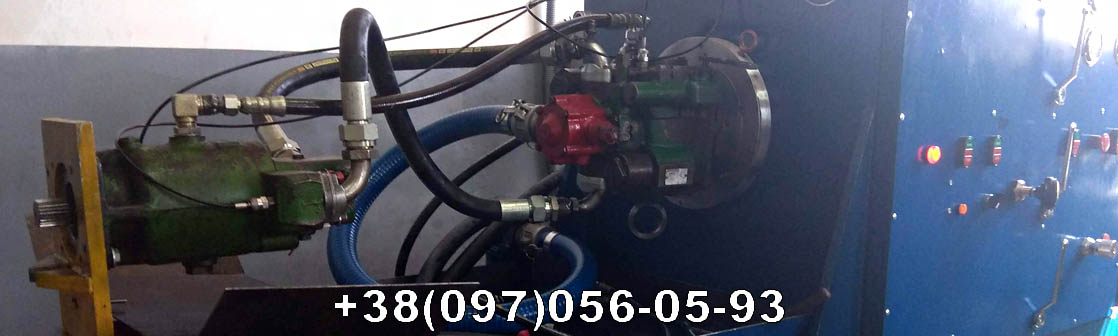

Стендова перевірка ГСТ John Deere

Остаточно оцінити якість ремонту лише обертанням вала вручну неможливо.

Гідростатичний агрегат необхідно перевіряти в робочих режимах.

Під час стендових випробувань контролюються основні параметри:

• тиск;
• продуктивність;
• внутрішні витоки;
• стабільність роботи;
• робота регулятора;
• робота підживлення;
• нагрівання;
• шум;
• функціонування агрегату під навантаженням.

Саме стендова діагностика дозволяє визначити, чи здатний відновлений гідронасос або гідромотор стабільно працювати безпосередньо на техніці.

Причини виходу з ладу гідростатики John Deere

Основними причинами передчасного зношення є:

забруднена гідравлічна олива, металева стружка, потрапляння води, несвоєчасна заміна фільтрів, недостатній рівень оливи, перегрів, кавітація, підсмоктування повітря, несправність підживлення та тривала робота техніки з уже зношеним насосом або мотором.

Окрему небезпеку становить перегрів оливи.

За підвищеної температури погіршуються її змащувальні властивості та прискорюється зношення прецизійних деталей.

Кавітація гідронасоса John Deere

Кавітація виникає при порушенні умов подачі робочої рідини на вхід насоса.

На робочих поверхнях з'являються характерні пошкодження, які поступово руйнують деталі гідронасоса.

Причиною можуть бути:

• недостатня кількість оливи;
• забруднення фільтра;
• проблеми із системою підживлення;
• підсмоктування повітря;
• неправильна в'язкість оливи;
• забруднення всмоктувальної магістралі.

При появі незвичайного гулу або різкого шуму рекомендується припинити експлуатацію та провести діагностику.

Які деталі змінюються при ремонті ГСТ

Склад ремонту визначається лише після дефектування.

Залежно від стану агрегату можуть знадобитися:

блок циліндрів, поршні, башмаки, розподільна плита, притискна пластина, вал, підшипники, втулки, ущільнення, сервопоршні, регулятор, клапани, деталі насоса підживлення та інші елементи.

Проста заміна ущільнень не є капітальним ремонтом зношеної гідростатики.

Якщо тиск втрачається через виробіток поршневої групи, встановлення нового комплекту ущільнень проблему не усуне.

Ремонт ГСТ John Deere чи купівля нової?

У багатьох випадках професійний капітальний ремонт економічно вигідніший за придбання нового гідронасоса або гідромотора.

Особливо це актуально для дорогих оригінальних гідростатичних агрегатів John Deere, Sauer-Danfoss, Sundstrand, Rexroth та Eaton.

Проте доцільність відновлення визначається після розбирання.

Якщо корпус та основні дорогі деталі придатні до відновлення, капітальний ремонт дозволяє повернути агрегату необхідні робочі характеристики за значно менших витрат порівняно із заміною всього вузла.

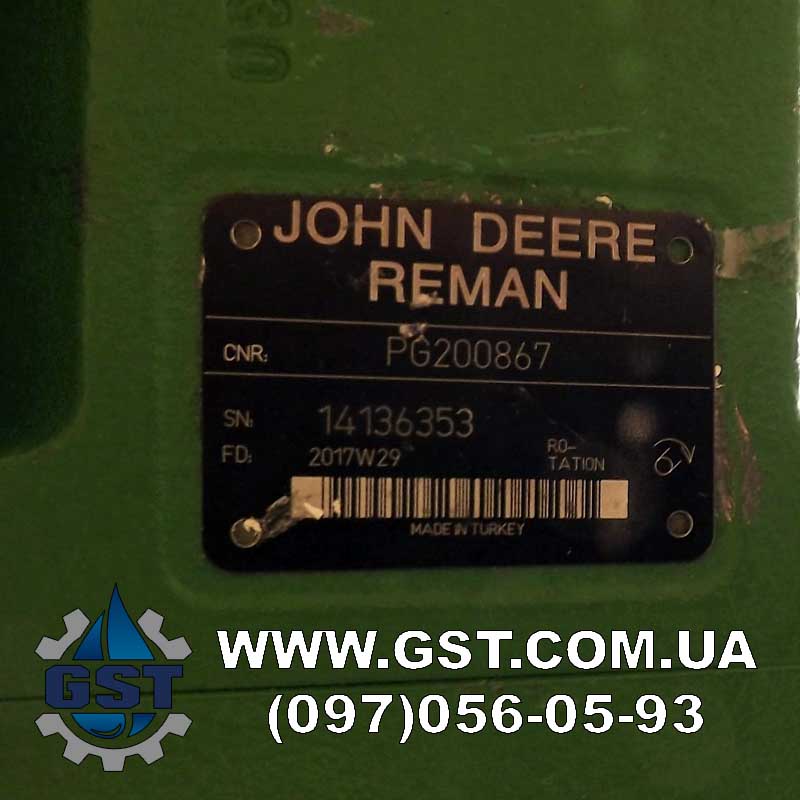

Як визначити точну модель ГСТ John Deere

Для точного визначення агрегату бажано надати:

модель техніки John Deere;
рік випуску;
серійний номер машини;
OEM-номер John Deere;
маркування виробника насоса або мотора;

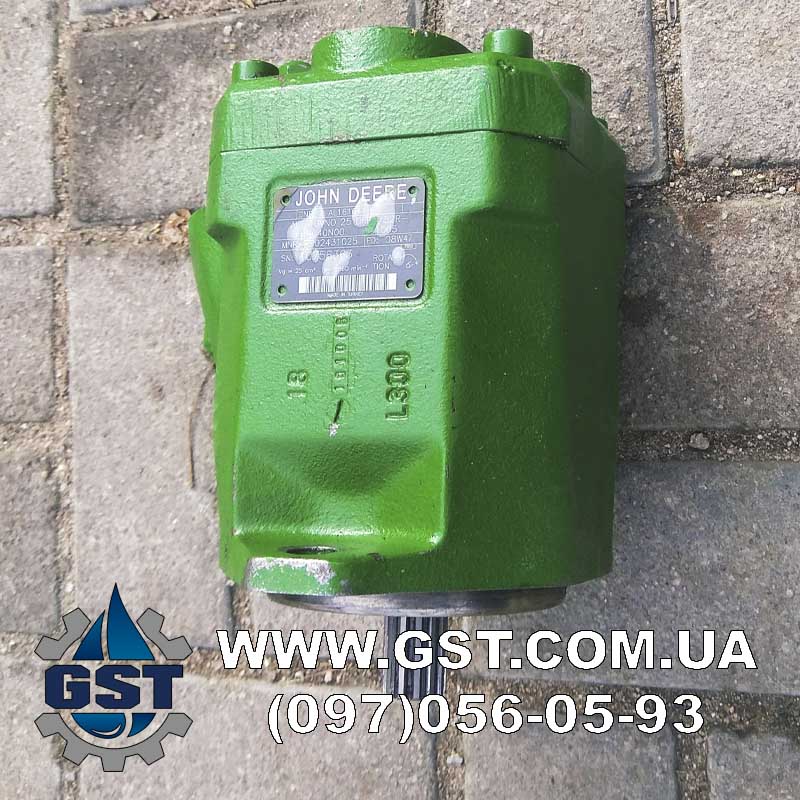

фотографію шильдика;
фотографії агрегату з боку вала, портів і регулятора.

Наприклад, позначення AH160785, AH128575, AXE10219, AXE10220, AH204424, PG200762, PG201024, AXE17831, AXE27489, AXE24902 значно прискорюють ідентифікацію агрегату.

Ремонт гідростатики John Deere по всій Україні

У ремонт можна відправляти гідронасос або гідромотор ГСТ окремо від техніки.

Це особливо зручно для власників сільськогосподарських підприємств, фермерських господарств та сервісних організацій, оскільки немає необхідності транспортувати весь комбайн або іншу важку машину.

Перед відправленням бажано записати повний OEM-номер та зробити фотографію заводського шильдика агрегату.

&
